Comment fonctionnent les géotubes : la science derrière la déshydratation des boues et la rétention des solides
La gestion des boues, des sédiments et des déchets industriels représente un défi constant pour les ingénieurs environnementaux, les gestionnaires d'immeubles et les exploitants de stations d'épuration. L'une des solutions les plus écologiques et économiques actuellement disponibles est le géotube : un grand conteneur en tissu perméable qui sépare l'eau des matières solides. Mais comment fonctionne précisément cette technologie ? Cet article explique les principes physiques et chimiques sous-jacents à la déshydratation des boues et à la rétention des solides, notamment le rôle des sacs de déshydratation spécialisés, la conception d'un système complet de sacs de déshydratation des boues et l'application de ces principes aux projets de protection côtière par géotubes.
Principe de base du drainage par géotubes
Le principe d'un géotube repose sur la combinaison du confinement, de la filtration et de la gravité. Une suspension – un mélange d'eau et de particules stables – est injectée dans le tube. Le matériau du tube agit comme un filtre, laissant passer l'eau tout en retenant la plupart des particules solides. Au fil du temps, les solides retenus se consolident, formant un gâteau dense qui occupe un volume bien inférieur à celui de la suspension initiale.
Ce procédé est passif et ne nécessite qu'une pompe et un emplacement approprié pour le tube. Contrairement aux structures mécaniques de déshydratation qui utilisent des courroies, des presses ou des centrifugeuses, un géotube ne comporte aucune pièce mobile. Les forces en action sont la pression hydrostatique de la boue à l'intérieur du tube et la gravité qui attire l'eau vers le bas. De nombreuses initiatives industrielles et municipales s'appuient désormais sur ces systèmes de déshydratation car ils sont faciles à installer et consomment peu d'énergie. En résumé, un géotube est une version à grande échelle des systèmes de déshydratation classiques utilisés pour des opérations de traitement des sédiments de plus petite envergure, mais avec une puissance et une capacité supérieures.
Le rôle des géotextiles
Le tissu est l'élément essentiel d'un géotube. Il s'agit généralement d'un géotextile en polypropylène tissé ou non tissé, dont la porosité est contrôlée. La taille des pores doit être suffisamment petite pour retenir les particules solides, mais suffisamment grande pour permettre un drainage rapide de l'eau. Cet équilibre est obtenu par une détermination précise de l'ouverture relative (AR) et de la perméabilité du tissu.
Lorsque la boue pénètre dans le tube, les particules les plus grosses forment immédiatement un gâteau de filtration contre le tissu. Ce gâteau améliore la rétention des solides, réduisant ainsi la porosité et facilitant le passage des particules fines suivantes. À mesure que le gâteau se forme, la pression interne augmente, poussant davantage d'eau à travers le tissu. Ce mécanisme d'autofiltration confère aux géotubes leur grande efficacité. Un dispositif de déshydratation des boues bien conçu tire parti de ce principe grâce à l'utilisation de tissus multicouches ou de tissages spécifiques adaptés à certains types de boues. Par exemple, un dispositif de déshydratation des boues destiné aux boues d'eaux usées municipales peut utiliser un tissage plus fin que celui conçu pour le dragage du sable. La même science des matériaux est également utilisée dans la protection côtière par tubes géotextiles, où les tubes sont remplis de sable pour créer des barrières anti-érosion durables.
Mécanismes de filtration et de drainage
Comprendre la filtration dans les géotubes nécessite d'étudier deux processus : le drainage et la consolidation. Le drainage se produit de manière inattendue dans les premières heures suivant le pompage. L'eau libre s'écoule à travers le matériau sous l'effet de la pression hydrostatique. L'eau rejetée est généralement suffisamment claire pour être rejetée directement ou dans un cours d'eau, conformément à la réglementation en vigueur.
Après le drainage préliminaire, l'eau finale est certaine à l'intérieur des pores des boues. Cette eau est éliminée par consolidation - la compression progressive des particules plus près collectivement en dessous du poids des solides au-dessus. La consolidation peut prendre des jours ou des semaines, selon le type de boue et les dimensions des tubes. Au cours de cette phase, le géotextile continue de libérer de petites quantités d'eau et la teneur en matières solides augmentera régulièrement d'éventuellement 5 à 10 % à 25 à 40 % en fonction du poids.
Une idée fausse courante est que tous les sacs de déshydratation fonctionnent de la même manière. En réalité, les sacs à sédiments simples (souvent utilisés sur les chantiers) permettent uniquement un drainage par gravité et se bouchent rapidement si la boue contient des limons ou des argiles très denses. Les véritables géotubes sont conçus avec une résistance à la traction supérieure et des dimensions importantes, ce qui leur permet de résister aux pressions internes générées par les couches de boues épaisses. Ils comportent également souvent des orifices d'injection de polymères pour améliorer la floculation, un point que nous aborderons plus loin.
Rétention des solides : comment les particules sont capturées
La rétention des solides dans un géotube repose sur trois mécanismes : le tamisage, la filtration et la sédimentation. Le tamisage se produit lorsque des particules plus grosses que les pores du matériau sont bloquées. La filtration a lieu lorsque des particules forment des ponts à travers les ouvertures des pores, constituant un gâteau de filtration. La sédimentation permet aux particules les plus lourdes de se déposer au fond du tube avant même d'atteindre le matériau.
L'efficacité de la rétention des solides est mesurée par le pourcentage de matières en suspension totales (MES) capturées. Pour des projets bien conçus, ce pourcentage peut dépasser 95 % pour des particules aussi fines que 20 microns. Cependant, des particules très fines, comme les argiles et les colloïdes, peuvent ne pas être retenues sans traitement chimique. C'est là que les polymères, également appelés floculants, jouent un rôle essentiel. En ajoutant une petite quantité de polymère à la suspension avant le pompage, les particules s'agglomèrent en gros flocs que le matériau peut facilement retenir.
Une machine complète de déshydratation des boues par sacs comprend non seulement les tubes, mais aussi un collecteur de mélange ou un mélangeur statique pour assurer une distribution uniforme du polymère. Sans un conditionnement optimal, même un géotube de haute qualité peut produire un effluent trouble. En revanche, lorsque le dosage du polymère est optimisé, un dispositif de déshydratation des boues par sacs permet une capture quasi totale des matières solides, rendant l'effluent propre au rejet dans l'environnement. Le même principe s'applique aux tubes géotextiles utilisés pour la protection côtière : lorsque ces tubes servent au rechargement des plages ou à la restauration des marais, le sable retenu doit être fin et exempt de limons importants afin de prévenir l'érosion interne.
Conditionnement des polymères et son effet sur les performances
Le conditionnement par polymères est la science qui consiste à modifier la charge statique des particules en suspension. La plupart des particules de boues exceptionnelles sont chargées négativement et se repoussent mutuellement, restant ainsi en suspension dans l'eau. Les polymères – de longues chaînes moléculaires à charge statique élevée – neutralisent ces charges et agglomèrent les particules, formant des flocs. Les flocs se déposent plus rapidement et sont plus facilement retenus par le géotextile.
L'efficacité du conditionnement dépend de nombreux facteurs : le type de polymère (cationique, anionique ou non ionique), le dosage, l'énergie de mélange et les propriétés de la boue. Les essais en jarres constituent la méthode privilégiée pour déterminer le polymère et le dosage les plus adaptés à une boue donnée. Une fois la méthode établie, la machine de déshydratation des boues par sacs peut fonctionner en continu avec des ajustements minimes. De fait, de nombreuses applications de pointe utilisent des dispositifs de dosage automatique de polymère qui régulent le dosage en fonction de la vitesse d'écoulement et de la turbidité de la boue.
Il est essentiel de noter qu'un sur-conditionnement peut être aussi dangereux qu'un sous-conditionnement. Une trop grande quantité de polymère peut rendre les flocs trop volumineux et fragiles, les exposant à la désagrégation sous l'effet du cisaillement de la pompe. Une quantité insuffisante de polymère entraîne une capture négative. Correctement conditionnés, les tubes de déshydratation de toutes tailles – des petits tubes de test aux géotubes de grande dimension – fonctionnent de manière fiable. Pour la protection côtière par tubes géotextiles, le conditionnement est rarement nécessaire car le sable et le gravier sont grossiers et drainent naturellement bien. Cependant, lorsque ces tubes sont utilisés pour déshydrater des sédiments dragués contenant des boues de haute qualité, le conditionnement polymère devient indispensable.
Applications autres que les boues : protection côtière

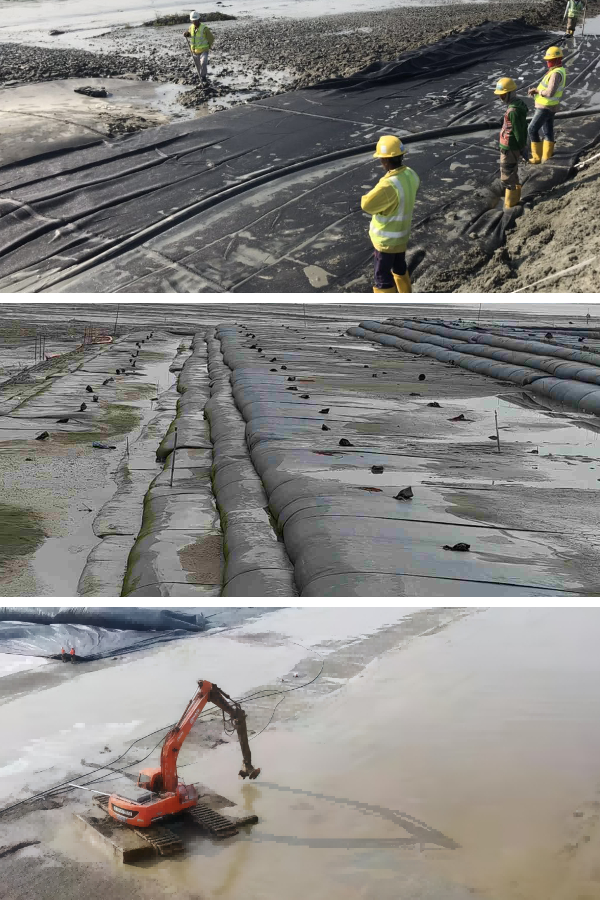

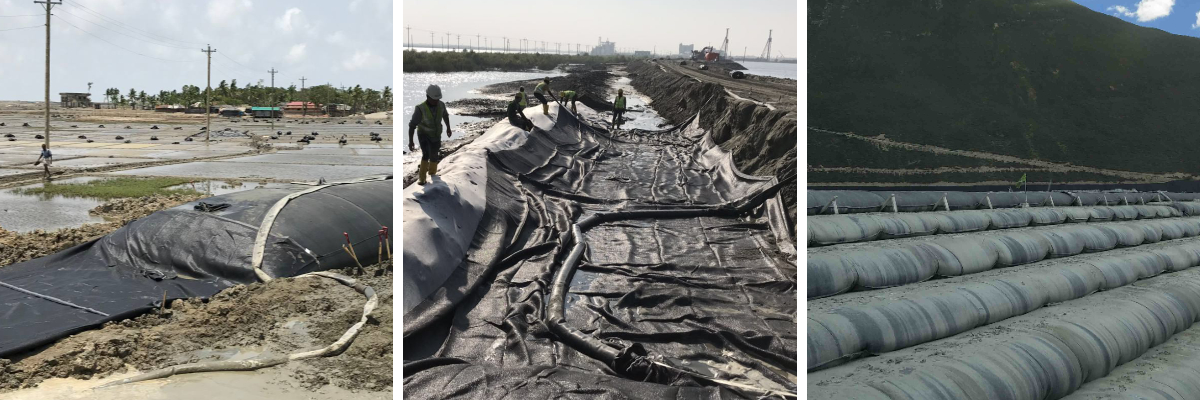

Bien que cet article porte sur la déshydratation des boues, la science des géotubes joue un rôle fondamental en génie côtier. La protection côtière par géotubes consiste à utiliser des tubes en matériau massif remplis de sable ou de sédiments environnants pour créer des brise-lames, des épis, des digues ou des dunes artificielles. Le principe est similaire : l’eau s’écoule à travers le matériau, laissant les matières solides derrière elle. Cependant, dans les applications côtières, l’objectif n’est plus la déshydratation, mais la création d’une structure solide et résistante à l’érosion.
Les tubes sont régulièrement empilés ou positionnés bout à bout pour former une barrière continue. Au fil du temps, le sable drainé se consolide et le tube devient robuste et durable. De la végétation peut être plantée au sommet pour stabiliser davantage la structure. Cette méthode est moins coûteuse que les enrochements et plus respectueuse de l'environnement car elle utilise des matériaux locaux. De nombreux sacs de déshydratation et géotubes sont fabriqués selon les mêmes normes ; la différence réside dans le matériau de remplissage et sa résistance aux UV. Pour une utilisation côtière, le géotextile doit résister à l'eau salée, à l'action des vagues et à une exposition prolongée au soleil. Les normes de filtration et de rétention restent identiques.

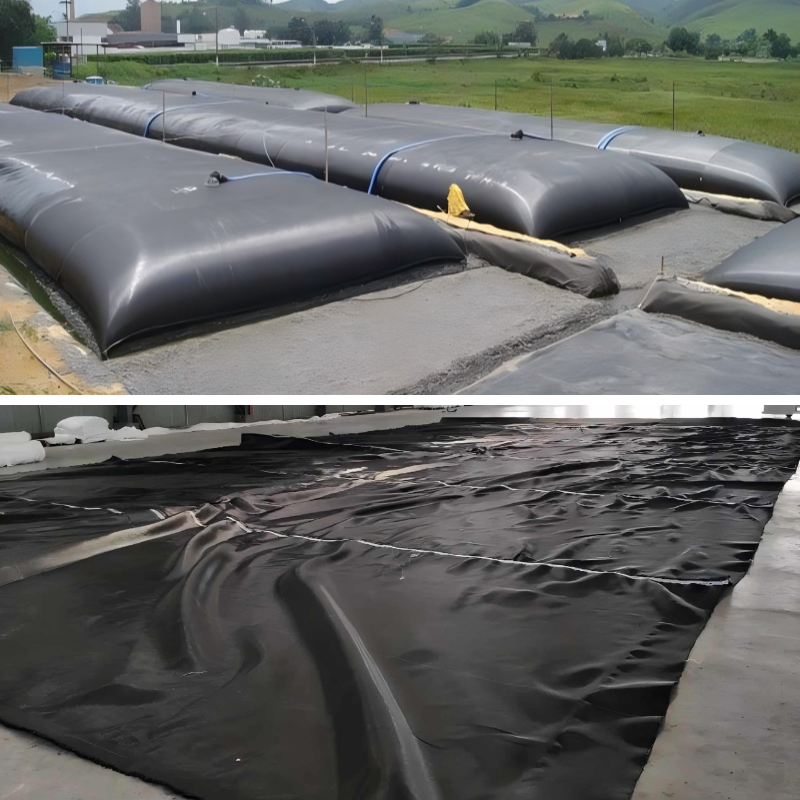

Avantages d'un système complet de sacs de déshydratation des boues
L'adoption d'un système de déshydratation des boues par sacs présente de nombreux avantages par rapport aux méthodes classiques. Premièrement, les coûts d'investissement sont faibles car aucun équipement lourd n'est requis. Deuxièmement, les coûts d'exploitation se limitent à la puissance de pompage et au polymère, ce qui est bien plus rentable que l'énergie électrique et les coûts de protection des presses à bande ou des centrifugeuses. Troisièmement, le système est particulièrement mobile : les tubes peuvent être déployés dans des endroits reculés où l'installation d'une usine serait impossible.
Quatrièmement, les résidus solides déshydratés sont faciles à manipuler. Ils peuvent être éliminés en décharge, utilisés comme couverture journalière, ou même réutilisés avantageusement comme amendement du sol si les boues ne sont pas dangereuses. Cinquièmement, les eaux usées sont généralement suffisamment fluides pour un rejet direct, réduisant ainsi le besoin de traitement supplémentaire. Pour des industries telles que l'agroalimentaire, la pâte à papier ou l'exploitation minière, un système de déshydratation des boues par sacs peut traiter des tonnes de mètres cubes de déchets avec un minimum de surveillance.
Même les installations temporaires tirent profit de l'utilisation de sacs de déshydratation de différentes tailles. Un petit sac de déshydratation peut gérer les eaux de ruissellement d'une aire de lavage ou d'un bassin de sédimentation. Une fois plein, le sac peut être laissé à sécher, puis jeté ou ouvert pour récupérer les matières solides. Le même sac peut être réutilisé après un nettoyage minutieux. Cette flexibilité est incomparable à celle des systèmes mécaniques rigides.
Défis courants et comment les surmonter
Aucun savoir-faire technologique n'est parfait. Les géotubes peuvent se rompre si la membrane est percée, si le fluide est pompé trop rapidement (provoquant une rupture), ou si les particules solides sont trop fines, à l'exception des polymères. Un autre défi est la nécessité d'une surface au sol suffisante : un géotube géant peut nécessiter plusieurs centaines de mètres carrés. En cas de gel, le drainage peut être interrompu car l'eau gèle à l'intérieur du géotube.
Ces défis ont des solutions réalistes. Utilisez des soupapes de décharge et des débitmètres pour éviter le débordement. Effectuez toujours un essai pilote à petite échelle avec vos boues spécifiques afin de déterminer le polymère et le taux de remplissage appropriés. Dans les climats arides, travaillez uniquement pendant les mois les plus chauds ou recouvrez le tube d'un matériau isolant. Pour les sites où l'espace est limité, envisagez l'utilisation de tubes plus hauts et de plus petit diamètre ou leur empilement vertical. Lorsqu'ils sont utilisés pour la protection côtière par tubes géotextiles, le gel ne pose généralement pas de problème, mais le mouvement des vagues peut abraser le matériau ; par conséquent, un blindage supplémentaire ou un enrochement peuvent également être nécessaires.
La leçon essentielle est que la perception selon laquelle la science est autorisée permet d'adapter cette science à vos conditions. Qu'il s'agisse de déshydrater des boues industrielles ou de construire une barrière anti-érosion, les principes fondamentaux de filtration, de consolidation et de rétention des solides restent les mêmes.
Conclusion
Les géotubes fonctionnent en combinant un géotextile perméable avec la gravité et la pression hydrostatique pour séparer l'eau des matières solides. Le procédé comprend un drainage initial rapide suivi d'une consolidation plus lente, la rétention des solides étant améliorée par le conditionnement polymère et la formation d'un gâteau de filtration. De simples sacs de déshydratation conviennent aux petits volumes, tandis qu'un système complet de sacs de déshydratation des boues permet de traiter efficacement et économiquement les applications industrielles et municipales. Cette même technologie, utilisée pour la protection côtière par géotubes, offre une solution durable et peu coûteuse de lutte contre l'érosion et de restauration des habitats.
