Qu’est-ce qu’un géotextile tissé ? Introduction complète aux tissus haute résistance

Lorsque les ingénieurs civils souhaitent construire des routes sur des sols plats, renforcer des talus abrupts ou stabiliser des voies ferrées, un matériau offre systématiquement une résistance à la traction et une durabilité inégalées : le géotextile tissé. Contrairement aux non-tissés qui privilégient la filtration, les géotextiles tissés sont conçus pour supporter des charges et assurer une séparation efficace. Cette introduction explique ce qu'est un géotextile tissé, comment il est fabriqué, où il est appliqué et pourquoi il surpasse les autres géosynthétiques dans les projets d'infrastructures complexes. Tout au long de cet article, nous découvrirons des produits spécialisés tels que le géotextile ferroviaire, le géotextile tissé de renforcement de remblais et le géotextile tissé de stabilisation de talus, chacun conçu pour relever des défis d'ingénierie spécifiques.

Qu’est-ce qu’un géotextile tissé ? Définition et concept de base
Un géotextile tissé est un tissu haute résistance fabriqué par l'entrelacement de deux ou plusieurs unités de fils ou de rubans selon des angles précis, à la manière d'un tissage classique. Les fils longitudinaux sont appelés chaîne et les fils transversaux, trame. Ce procédé de tissage permet d'obtenir un matériau stable, peu extensible, présentant une excellente résistance à la traction et un module d'élasticité élevé. Le tissu brut le plus courant est le polypropylène, bien que le polyester et le polyéthylène soient également utilisés. Les fils peuvent être des films refendus, des monofilaments ou des multifilaments, selon les propriétés mécaniques et hydrauliques requises.

La principale caractéristique d'un géotextile tissé est son pouvoir de renforcement et de séparation. Grâce à ses ouvertures extrêmement fines, contrairement aux géotextiles non tissés, il sépare efficacement les différentes couches de sol tout en laissant passer une partie de l'eau. Cependant, les géotextiles tissés ne sont plus généralement utilisés pour la filtration à haut débit ; leur principal atout réside dans leur capacité de rétention d'énergie. Par exemple, lorsqu'il est utilisé comme géotextile ferroviaire, le matériau tissé se place entre le ballast et la plateforme, empêchant leur mélange et répartissant les masses dynamiques générées par le passage des trains. Cette séparation prolonge la durée de vie des supports de charge et réduit la fréquence des interventions de maintenance.

Les géotextiles tissés se déclinent en différentes qualités, avec des résistances à la traction allant de quelques kilonewtons par mètre à plus de mille kilonewtons par mètre. Les géotextiles les plus résistants sont utilisés dans les grands travaux de génie civil tels que la construction de barrages, les systèmes d'étanchéité des décharges et la protection côtière. Comprendre la différence entre géotextiles tissés et non tissés est essentiel pour tout ingénieur ; toutefois, cet article se concentre exclusivement sur les géotextiles tissés et leurs applications à haute résistance.

Comment fabrique-t-on un géotextile tissé ?

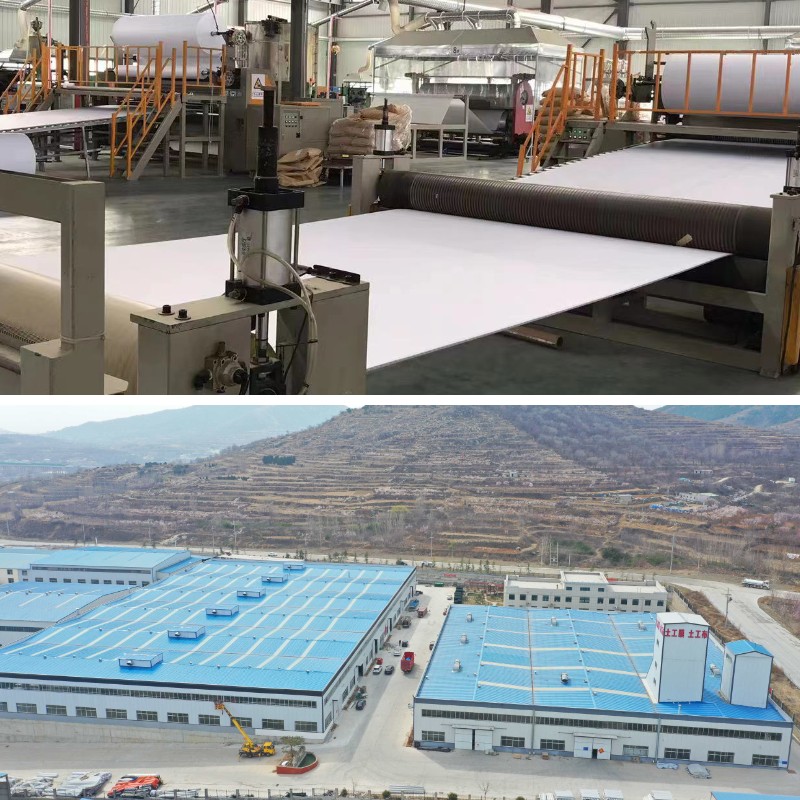

Le procédé de fabrication des géotextiles tissés commence par l'extrusion du polymère. Des granulés de polypropylène sont fondus et extrudés à travers une filière pour créer des rubans plats ou des monofilaments sphériques. Ces rubans sont ensuite étirés afin d'orienter les molécules de polymère, ce qui augmente considérablement leur résistance à la traction. L'étirage permet également de réduire l'épaisseur et la largeur du ruban, ce qui donne un matériau à haute résistance et faible allongement, prêt pour le tissage.

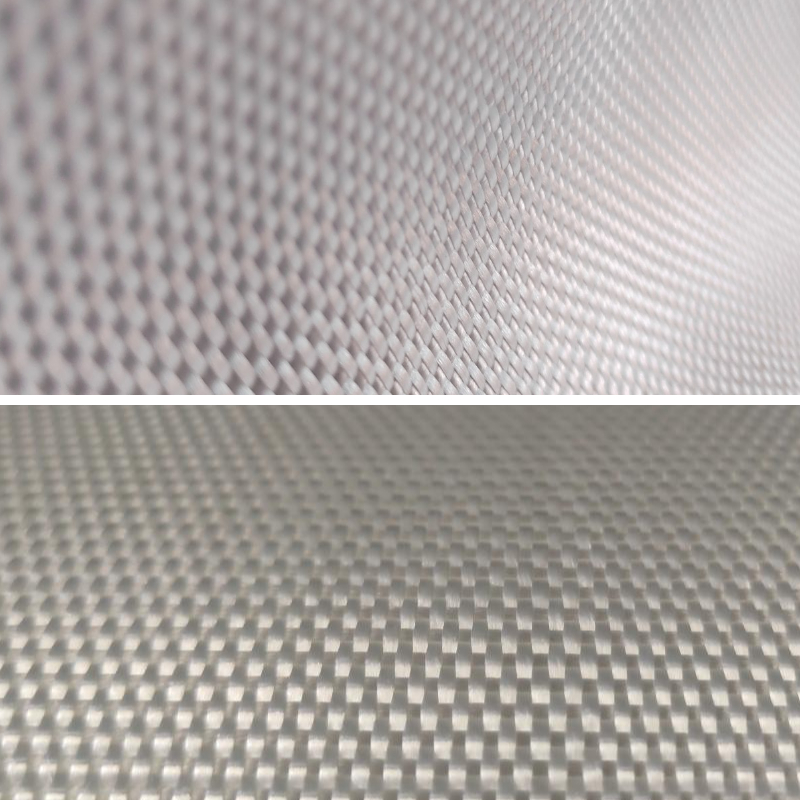

Le tissage est réalisé sur des métiers à tisser spécialisés capables de traiter des fils épais sous des tensions élevées. Les motifs de tissage les plus courants sont le tissage uni (où chaque fil de chaîne passe alternativement au-dessus et en dessous de chaque fil de trame) et le tissage Leno (où les fils de chaîne sont torsadés les uns sur les autres pour bloquer les fils de trame). Le tissage Leno est particulièrement apprécié pour les géotextiles tissés de renforcement de remblais, car il offre une excellente stabilité dimensionnelle et une grande résistance au glissement des fils sous de fortes charges.

Après tissage, le tissu peut subir des traitements supplémentaires tels que le thermofixage pour limiter le rétrécissement, ou un enduction pour améliorer sa résistance aux UV et à l'abrasion. Le produit fini est enroulé en rouleaux de grande taille, généralement de 4 à 6 mètres de large et de 50 à 100 mètres de long. Les tests de qualité évaluent la résistance à la traction, l'allongement, la résistance à la déchirure, la résistance à la perforation et la taille apparente des ouvertures. Seuls les tissus répondant à des exigences strictes conviennent à des applications critiques telles que la stabilisation des pentes par géotextile tissé, où une rupture du tissu doit entraîner des glissements de terrain ou l'effondrement des talus.

Propriétés clés des géotextiles tissés
Pour comprendre pourquoi les géotextiles tissés sont particulièrement adaptés aux applications de renforcement, il est nécessaire d'étudier leurs propriétés physiques et mécaniques. La propriété essentielle est la résistance à la traction, qui est généralement anisotrope – ce qui signifie que le matériau peut présenter des résistances exceptionnelles dans le sens de la chaîne et dans le sens de la trame. Les ingénieurs tirent parti de cette anisotropie en orientant le matériau de manière à ce que le sens le plus approprié soit aligné avec la charge principale.

Une autre propriété essentielle est la faible élongation. Les géotextiles tissés s'allongent généralement de seulement 5 à 15 % avant rupture, contre 50 % ou plus pour les non-tissés. Cette faible élongation est cruciale pour les applications où les mouvements de sol doivent être minimisés. Par exemple, un géotextile ferroviaire installé sous le ballast ne doit pas s'allonger de manière significative sous les charges de voie, sous peine de modifier la géométrie de la voie et d'entraîner des risques de déraillement.

La résistance à la perforation et à la déchirure est également essentielle. Lorsque des pierres pointues ou des agrégats anguleux exercent une pression sur le géotextile, celui-ci doit résister à la perforation. Les géotextiles tissés, composés de fils de polypropylène de haute qualité et à tissage serré, sont particulièrement performants à cet égard. De plus, la taille apparente des mailles d'un géotextile tissé est généralement inférieure à celle d'un non-tissé, ce qui le rend idéal pour empêcher la migration des particules de sol – une condition essentielle à la séparation. Cependant, sa perméabilité étant plus faible, les géotextiles tissés sont rarement utilisés pour le drainage.

La durabilité face aux rayons UV, aux produits chimiques et aux agressions organiques constitue un autre avantage. Le polypropylène est naturellement résistant à la plupart des composés chimiques du sol et ne pourrit pas. Pour les projets à long terme comme le renforcement des remblais par géotextile tissé, les fabricants ajoutent du noir de carbone ou des stabilisateurs UV afin de protéger le tissu pendant le stockage et la mise en place avant son enfouissement par la terre.

Principales applications des géotextiles tissés
On retrouve les géotextiles tissés dans presque tous les domaines du génie civil. Voici les applications les plus fréquentes, qui tirent toutes parti de l'énergie et des propriétés de séparation exceptionnelles du matériau.

Géotextile ferroviaire pour la stabilité des voies
Les voies ferrées sont soumises à des charges importantes répétées, à des vibrations et à des contraintes environnementales. Avec le temps, les pierres de ballast, aux arêtes vives, peuvent pénétrer dans le sol meuble de la plateforme, provoquant un tassement irrégulier de la voie. C'est là qu'un géotextile ferroviaire devient indispensable. Placé directement entre la plateforme et la couche de ballast, ce tissu tissé empêche le mélange des matériaux tout en répartissant les charges sur une plus grande surface. Sa grande résistance à la traction limite l'étalement latéral du ballast, assurant ainsi la stabilité géométrique de la voie.

Les lignes ferroviaires à grande vitesse modernes et les voies de transport de marchandises lourdes utilisent fréquemment un géotextile ferroviaire pour espacer les interventions. Sans cette couche de séparation, les exploitants ferroviaires devraient périodiquement extraire et remplacer le ballast contaminé, une opération coûteuse et perturbatrice. Ce matériau tissé permet également à l'eau qui s'infiltre dans le ballast de s'écouler vers le bas, dans la plateforme, évitant ainsi l'accumulation d'eau susceptible d'affaiblir les fondations. Dans les régions sans gel, un géotextile ferroviaire contribue à prévenir le soulèvement dû au gel en empêchant les particules fines de remonter dans le ballast.

Géotextile tissé de renforcement des remblais pour la construction de routes et de barrages

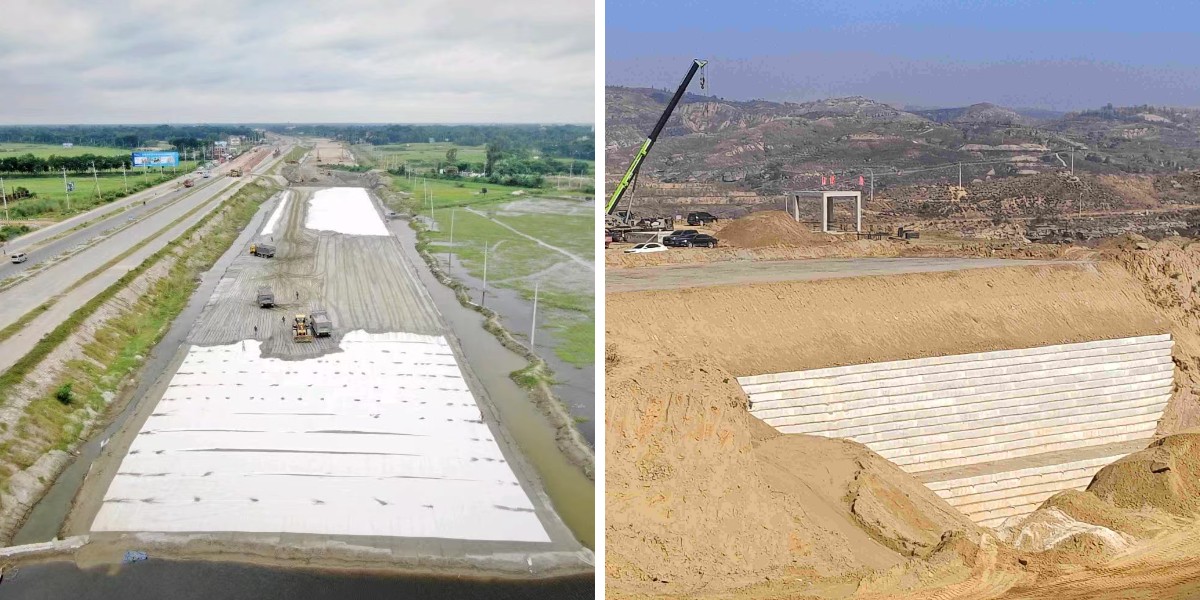

La construction d'un remblai sur un sol meuble et compressible représente un défi géotechnique fondamental. Sans renforcement, le remblai risque de s'affaisser excessivement ou de se rompre par étalement latéral. Le renforcement du remblai consiste à positionner un géotextile tissé à sa base, immédiatement sur un sol nivelé, avant la mise en place du remblai. Au fur et à mesure de l'ajout du remblai, le matériau se tend et le frottement entre le géotextile et le sol génère des forces de confinement qui améliorent la stabilité.

Par exemple, lors de la conception d'une autoroute à péage traversant un marais, les ingénieurs préconisent l'utilisation d'un géotextile tissé de renforcement de remblai présentant une résistance à la traction suffisante pour supporter les forces horizontales générées par le remblai. Ce géotextile agit comme une membrane tendue, permettant ainsi de construire un remblai plus pentu et plus haut que ce qui serait possible autrement. Dans certains cas, plusieurs couches de géotextile tissé sont utilisées à différentes hauteurs à l'intérieur du remblai afin de renforcer la structure du sol. Cette méthode a été employée avec succès pour les noyaux de barrages, les digues de décharges et même les routes de transport temporaires.

Les économies réalisées sur les frais sont considérables. Au lieu d'excaver et de remblayer les sols meubles – un procédé qui peut prendre des mois et coûter des centaines de milliers d'euros – les ingénieurs peuvent installer directement un géotextile tissé de renforcement de remblai sur le sol existant et commencer le remblayage immédiatement. Ce géotextile réduit également les tassements différentiels, protégeant ainsi la chaussée ou le sol sus-jacent des fissures.

Géotextile tissé de stabilisation des pentes pour la protection des flancs de collines
Les pentes naturelles et artificielles sont sujettes aux glissements de terrain superficiels, à l'érosion du sol et aux ruptures rotationnelles profondes. La stabilisation des pentes par géotextile tissé permet de remédier à ces problèmes en renforçant la masse de sol par traction. Enveloppé autour des couches de sol ou positionné horizontalement en banquettes, ce matériau tissé résiste aux forces d'affaissement de la pente. La méthode la plus courante consiste à poser le géotextile par couches horizontales à intervalles réguliers au fur et à mesure de la construction de la pente. Chaque couche renforce le sol situé au-dessus, créant ainsi une pente de terre stabilisée de manière automatisée.

Pour les pentes abruptes qu'il est impossible de niveler en raison des contraintes liées à la construction d'habitations, le géotextile tissé de stabilisation des pentes est souvent la seule solution raisonnable. Ce matériau est également compatible avec la végétation ; le géotextile tissé offre une stabilité immédiate tandis que l'herbe ou les arbustes s'enracinent et assurent un renforcement durable. Dans les zones sujettes à l'érosion, il peut être utilisé comme membrane de protection pour maintenir la terre végétale en place. Contrairement aux treillis métalliques ou aux murs de soutènement en béton, le géotextile tissé de stabilisation des pentes est flexible et peut absorber les légers mouvements du sol sans se rompre.

Les déblais routiers, les sites de réhabilitation minière et les projets résidentiels à flanc de colline bénéficient tous de cette technologie. Le géotextile tissé réduit en outre le besoin de murs de soutènement coûteux, ce qui permet de réaliser des économies de temps et d'argent. Dans les zones sismiques, l'énergie de traction transmise contribue à la stabilité des pentes lors des séismes en maintenant la cohésion du sol.

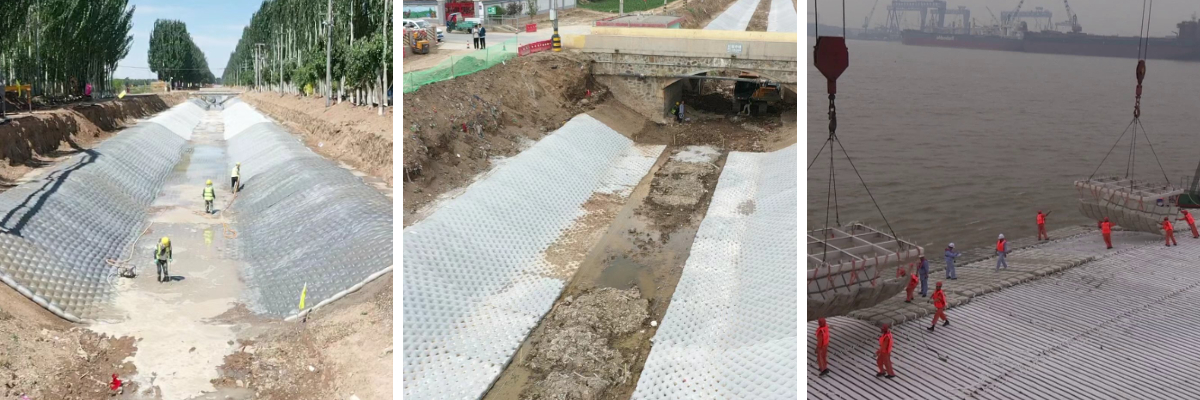

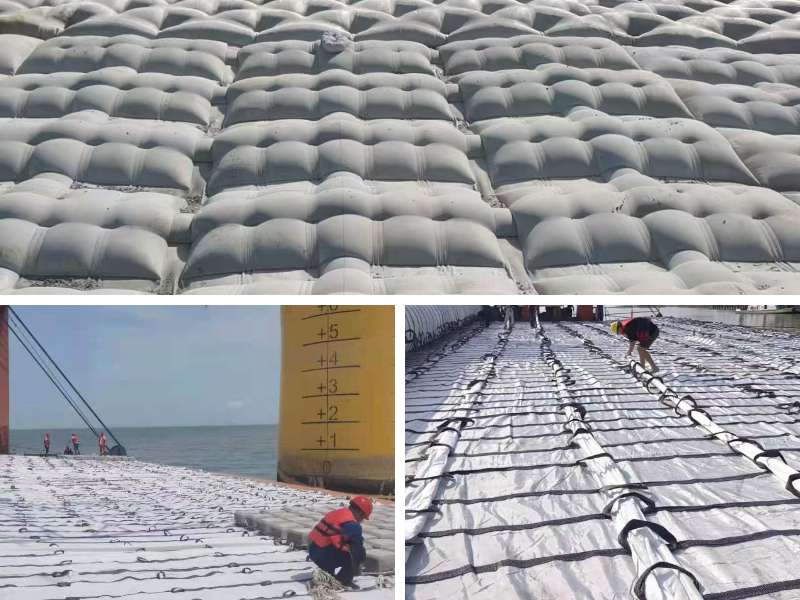

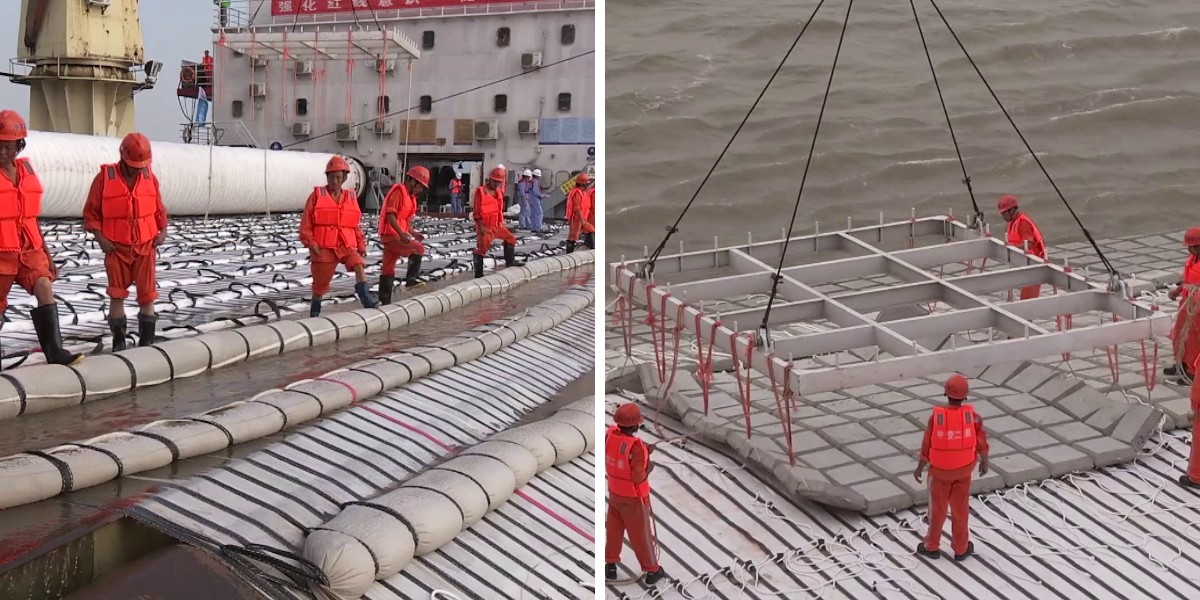

Autres applications – Séparation, stabilisation et contrôle de l'érosion
Au-delà des trois classes spécialisées ci-dessus, les géotextiles tissés remplissent de nombreux rôles différents. Sur les routes non pavées, une couche de géotextile tissé sépare l'ensemble du sol de fondation, arrêtant ainsi l'orniérage et réduisant l'épaisseur requise de la couche de pierre. Dans les systèmes de revêtement de décharges, des géotextiles tissés à haute résistance défendent les géomembranes contre la perforation par les roches sous-jacentes. Dans l'ingénierie côtière, les bagages et les tubes géotextiles tissés (comme mentionné dans notre article précédent sur les géotubes) sont remplis de sable pour créer des brise-lames et des digues.

Le point commun à toutes ces applications est le besoin d'un tissu qui ne s'étire pas, ne se déchire pas sous des charges concentrées et ne permet pas le mélange des couches de sol. Les géotextiles tissés répondent parfaitement à ces exigences.

Avantages des géotextiles tissés par rapport aux non-tissés et autres matériaux
Pourquoi choisir un géotextile tissé plutôt qu'un géotextile non tissé, une géogrille ou une solution en béton ? Le principal avantage réside dans sa résistance à la traction à faible allongement. Les géotextiles non tissés, fabriqués par aiguilletage ou thermocollage de fibres, présentent un allongement élevé et un module d'élasticité faible, ce qui les rend inadaptés au renforcement lorsque les mouvements doivent être limités. Les géogrilles offrent une résistance à la traction élevée, mais leur structure ouverte ne permet pas la séparation des particules fines. Les solutions en béton ou en métal sont rigides, coûteuses et longues à mettre en œuvre.

Un géotextile tissé combine séparation, renforcement et filtration partielle en un seul produit. Pour un géotextile ferroviaire, ce mélange est idéal : le matériau maintient le ballast et la plateforme séparés, renforce la couche de fondation contre les mouvements latéraux et permet l’évacuation de l’eau. Aucun autre tissu ne remplit ces trois fonctions de manière aussi économique.

Un autre avantage réside dans la facilité d'installation. Les rouleaux de géotextile tissé sont suffisamment légers pour être manipulés par deux personnes, tout en étant suffisamment robustes pour supporter le passage d'engins de chantier. Des recouvrements de trente à soixante centimètres sont cousus ou assemblés pour créer une couche de renforcement continue. Comparé à l'importation et à la mise en place d'une couche de séparation granulaire, le géotextile tissé permet un gain de temps, une réduction des émissions de carbone et une diminution des coûts liés au tissu.

La durabilité en environnements difficiles est un autre avantage. Les géotextiles tissés ne se corrodent pas comme le métal et ne se dégradent pas dans la plupart des environnements chimiques. Utilisé comme renforcement de remblai sous une route ou un barrage, le géotextile tissé peut durer des décennies, dépassant ainsi la durée de vie de la structure elle-même.

Meilleures pratiques d'installation pour les géotextiles tissés

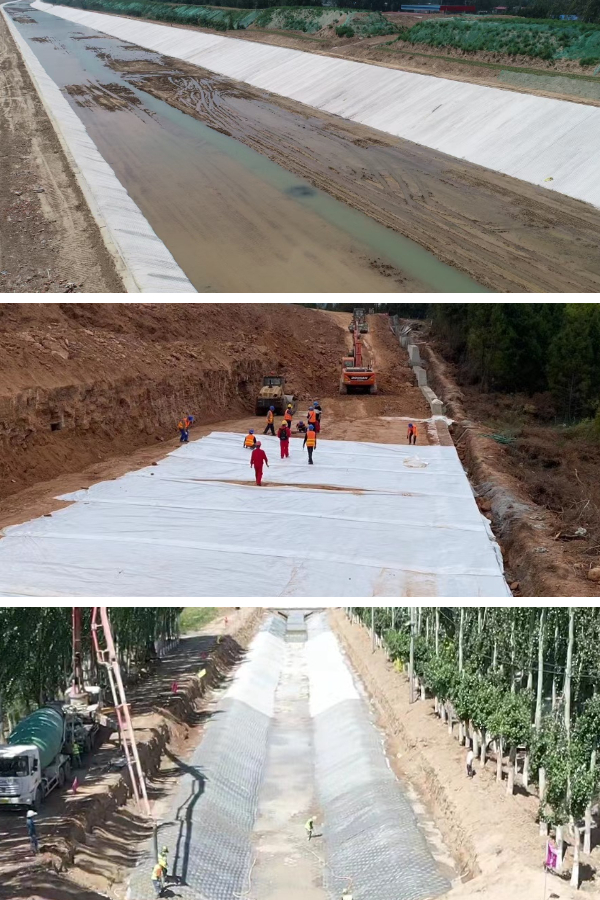

Pour obtenir les performances graphiques souhaitées, une installation appropriée est essentielle. La sous-couche doit être préparée en éliminant les pierres pointues, les racines et les particules susceptibles de perforer le géotextile. Dans le cas d'un géotextile tissé de stabilisation de pente, le sol en pente doit être nivelé et les pierres saillantes doivent être éliminées ou recouvertes d'une fine couche de terre végétale.

Les rouleaux de géotextile doivent être posés dans le sens de la contrainte de traction principale. Dans la plupart des cas, le sens de la chaîne (plus résistant) est aligné avec la direction de la charge prévue. Pour une fondation de remblai, le géotextile doit être orienté perpendiculairement à l'axe du remblai. Les rouleaux adjacents doivent se chevaucher suffisamment : généralement 30 cm pour un sol plat et 50 cm pour une pente. Le chevauchement doit être positionné de manière à ce que le rouleau supérieur repose sur le rouleau inférieur, empêchant ainsi le géotextile de remplissage de se coincer entre eux.

Les coutures peuvent être réalisées avec un fil résistant ou thermosoudées si le matériau est enduit. Pour des applications critiques, comme la pose d'un géotextile ferroviaire sous une voie ferrée à grande vitesse, il est recommandé d'utiliser des coutures doubles afin d'optimiser la résistance du matériau. Lors du remblayage, la première couche de terre ou de mélange doit être déversée latéralement par rapport au géotextile et poussée vers l'avant à l'aide d'un bulldozer, et non pas directement sur le géotextile non protégé. Un recouvrement minimal de 15 à 30 centimètres doit être maintenu afin de prévenir tout dommage dû à la circulation des engins de chantier.

Limites et considérations
Malgré ses nombreux atouts, le géotextile tissé n'est pas adapté à toutes les situations. Sa faible perméabilité le rend inutilisable comme drain ou filtre là où un fort débit d'eau est attendu. Pour les applications exigeant à la fois une grande résistance à l'écoulement et une perméabilité élevée, un géotextile composite (tissu tissé associé à une couche filtrante non tissée) peut s'avérer nécessaire. De plus, les géotextiles tissés à partir de fils fendus présentent une faible résistance à la perforation par des pierres anguleuses ; les tissus tissés monofilaments ou multifilaments sont plus performants dans ces conditions.

La dégradation par les UV représente un défi si le géotextile reste exposé pendant plus de quelques semaines. La plupart des chantiers recouvrent le géotextile quelques jours après son installation. Si une exposition prolongée est inévitable, il convient d'opter pour un matériau contenant des stabilisateurs UV ou un revêtement protecteur. Enfin, les géotextiles tissés ne sont pas élastiques ; ils ne supportent pas les déformations importantes. Dans les conditions où une bonne adaptation est requise, une géogrille ou un système de renforcement des sols avec armature extensible serait probablement plus approprié.

Conclusion – Pourquoi le géotextile tissé est essentiel pour les infrastructures modernes
Le géotextile tissé s'est imposé comme le matériau de référence pour le renforcement et la séparation des sols en génie civil. De la prévention des glissements de terrain sur les voies ferrées à la stabilisation des talus abrupts et au renforcement des remblais sur sols plats, ce tissu haute résistance offre des performances globales supérieures à celles du béton et du métal, à coût équivalent. Des produits spécialisés, tels que le géotextile ferroviaire, le géotextile tissé pour le renforcement des remblais et le géotextile tissé pour la stabilisation des talus, ont été développés pour répondre aux besoins spécifiques de chaque application, démontrant ainsi la polyvalence de la technologie des géotextiles tissés.

En comprenant comment les géotextiles tissés sont fabriqués, comment ils fonctionnent et comment les mettre en œuvre correctement, les ingénieurs et les entrepreneurs peuvent construire des infrastructures plus sûres et plus durables, à moindre coût. À mesure que les exigences de construction deviennent plus complexes et que les budgets demeurent contraints, le rôle des géotextiles tissés ne fera que croître. Que vous conceviez une nouvelle ligne ferroviaire, que vous répariez les dégâts d'un glissement de terrain ou que vous construisiez un remblai à travers un marais, envisagez le géotextile tissé comme votre première ligne de défense contre la défaillance des sols.
