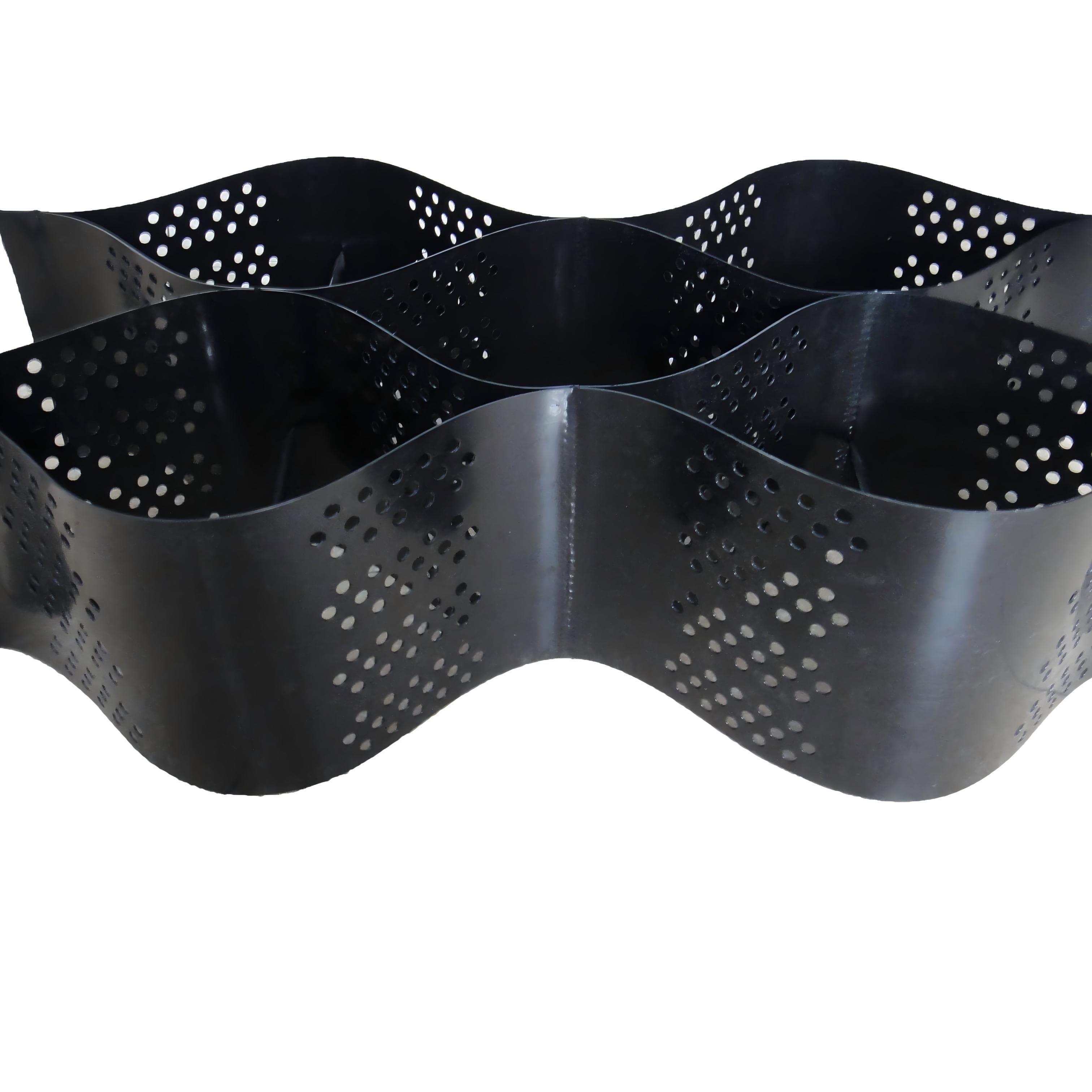

Système de confinement en nid d'abeille
1. Contrainte du sol :Limiter le déplacement latéral des particules de sol pour éviter les glissements de terrain et le tassement du sous-sol, montrant notamment des effets significatifs dans le traitement des fondations de sols meubles.
2. Dispersion de charge :Transférer uniformément la charge supérieure sur une plus grande surface de la fondation, réduisant ainsi la pression par unité de surface. Cette solution est applicable aux structures porteuses telles que les routes et les parkings.
3. Protection écologique :La grille peut être remplie de terreau de plantation et semée de végétation, combinant verdissement des pentes et renforcement technique, ce qui convient à la protection écologique des pentes.
4.Drainage et perméabilité :La structure de la grille elle-même est perméable et peut aider au drainage des fondations, réduisant ainsi l'effet adoucissant de l'eau sur la masse du sol.
Présentation du produit :
Le système de confinement en nid d'abeille est un nouveau type de structure géosynthétique, conçu selon les principes de la bionique. Son objectif principal est de confiner et de renforcer le sol ou les matériaux granulaires grâce à une grille tridimensionnelle en nid d'abeille, améliorant ainsi la stabilité des structures d'ingénierie telles que les fondations ou les talus.
Principes de conception et caractéristiques structurelles
Inspiration bionique :Imitant la structure hexagonale en nid d'abeille d'une abeille, tirant parti de la stabilité des formes géométriques, chaque cellule peut répartir uniformément les charges sur l'ensemble de la structure lorsqu'elle est soumise à des contraintes, réduisant ainsi la concentration locale des contraintes.

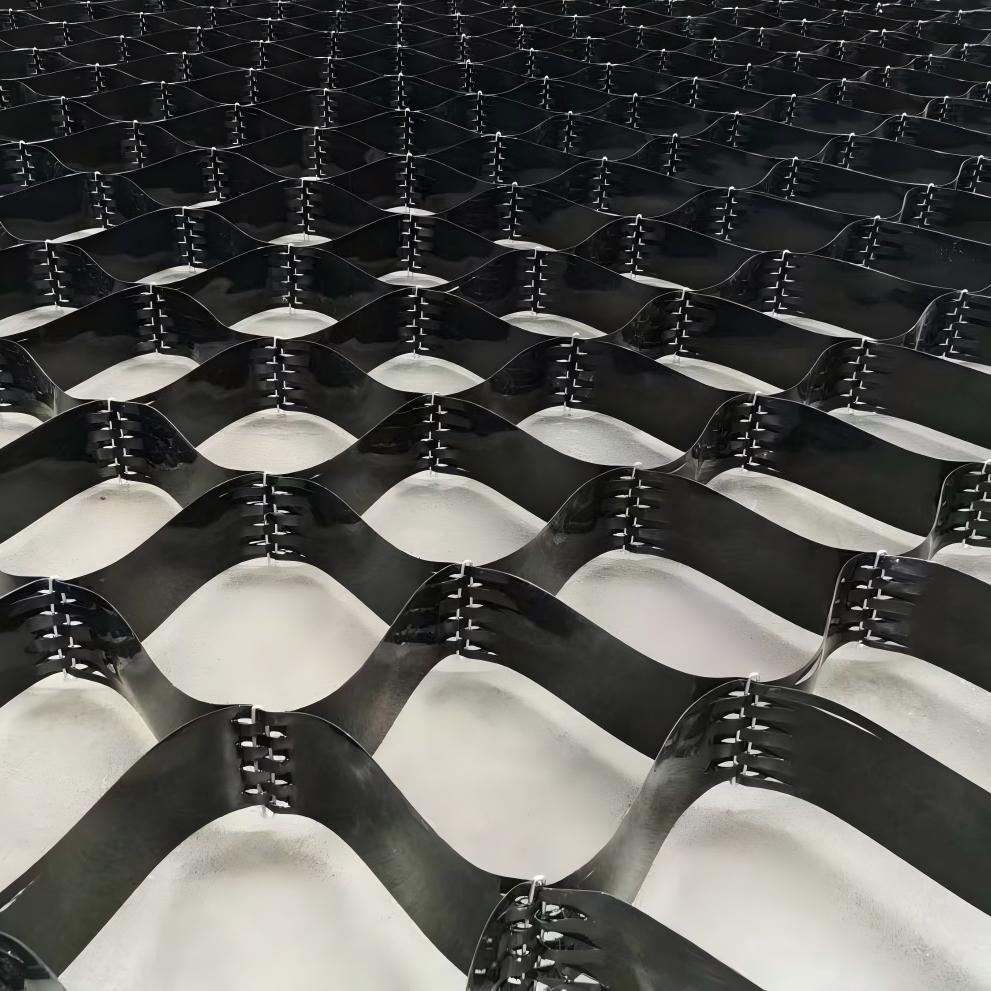

Construction d'une grille tridimensionnelle :Fabriqués à partir de polymères haute résistance (tels que le polyéthylène haute densité PEHD) par soudage à chaud ou moulage par injection, ils forment des grilles tridimensionnelles interconnectées de forme hexagonale ou alvéolaire. La taille et la hauteur des grilles sont personnalisables selon les exigences techniques.

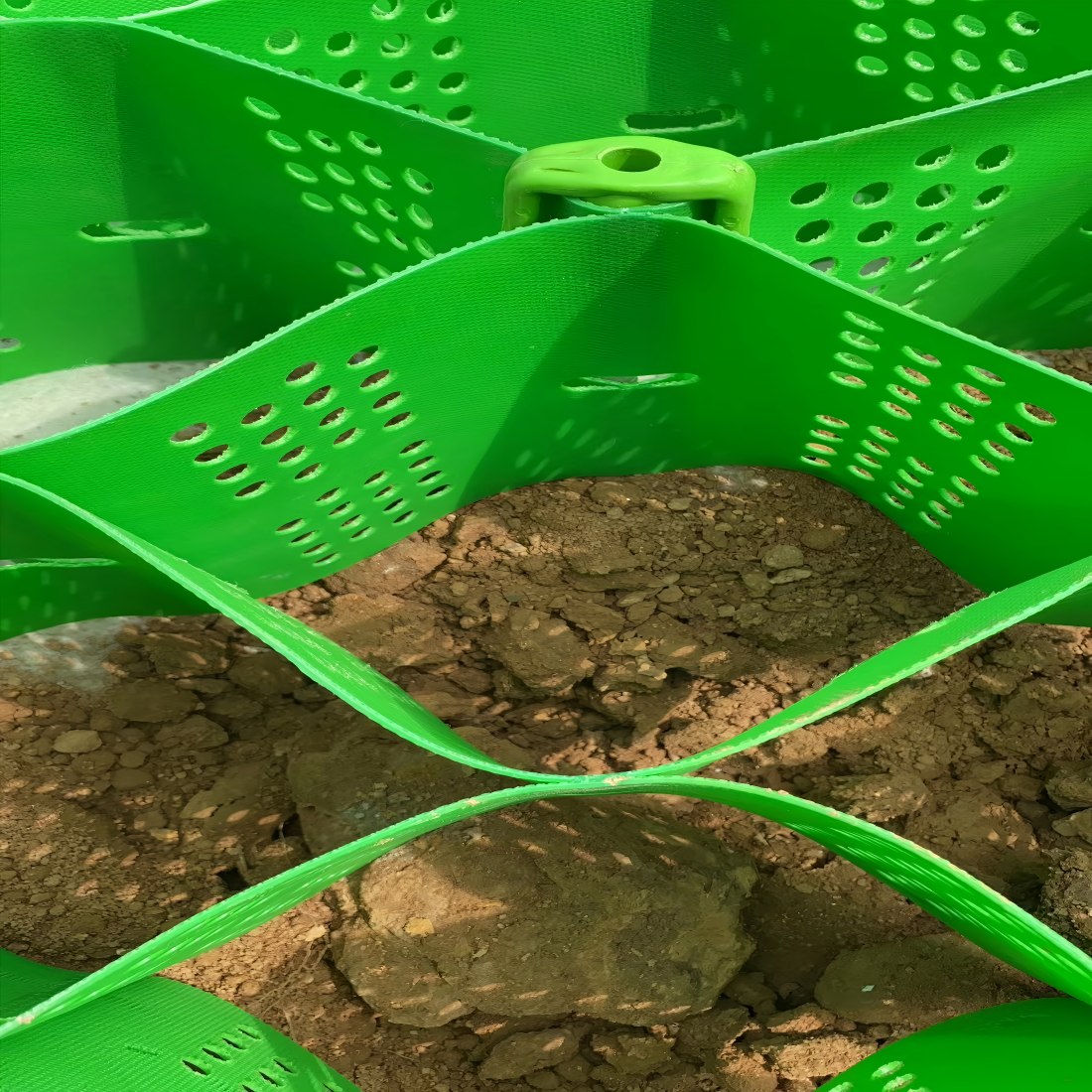

Combinaison de flexibilité et de rigidité :Une seule unité de grille offre une certaine flexibilité pour s'adapter aux faibles déformations de la fondation. La structure globale forme un ensemble rigide grâce aux matériaux de remplissage (tels que le sable, le gravier, la terre), améliorant ainsi la résistance au cisaillement et à la compression.
Paramètres du produit :
numéro de commande |
matières premières et transformées |
|||||||
élément de test |
unité |
polytène |
fondre |
polyester |
||||
Type extrudé |
Type extensible |
Type extrudé |
Type extensible |
Type extrudé |
Type extensible |
|||
1 |
résistance à la traction |
kN/m |
≥20 |
≥100 |
≥23 |
≥100 |
≥30 |
≥120 |
2 |
Limite d'élasticité en traction |
% |
≤15 |
— |
≤15 |
— |
≤15 |
- |
3 |
Déformation de rupture par traction |
% |
— |
8 à 20 |
— |
6 à 15 |
— |
8 à 20 |
4 |
Teneur en noir de carboneun |
% |
2. 0~ 3. 0 |
|||||
5 |
Dispersion de noir de carbone un |
— |
Il ne devrait pas y avoir plus d'un élément de données de niveau 3 sur dix éléments de données et aucun élément de données de niveau 4 ou 5. |
|||||
6 |
Temps d'induction d'oxydation à 200 ℃ |
min |
≥20 |
≥20 |
— |
|||
7 |
Fissuration sous contrainte de traction |
h |
≥ 300 |
— |
||||
8 |
B. Taux de rétention de la résistance au vieillissement climatique artificielb |
% |
≥80 |
|||||
9 |
Taux de rétention des performances de résistance chimiquec |
% |
— |
≥80 |
||||

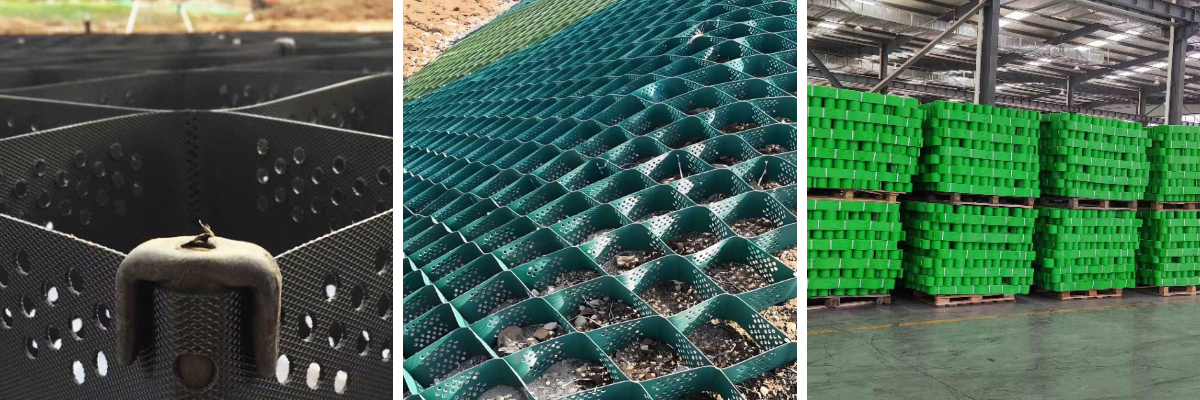

Applications du produit :
Domaine de l'ingénierie du trafic
1. Renforcement des sous-couches des autoroutes et des voies ferrées
Scénarios d'application : Nouveaux projets de construction et de réparation d'autoroutes, d'autoroutes nationales, de routes rurales et de sous-couches ferroviaires, en particulier dans les sections présentant de mauvaises conditions géologiques telles que des fondations de sol meuble et des loess effondrables.
Fonctions : En confinant les matériaux de remplissage de la couche de fondation (tels que les pierres concassées et le gravier) à l'aide de grilles en nid d'abeille, les contraintes générées par les charges des véhicules sont réparties, ce qui réduit le tassement et la déformation irrégulière de la couche de fondation et prolonge la durée de vie de la route. Par exemple, dans les zones marécageuses ou aux sols meubles, la couche de fondation traditionnelle est sujette au phénomène de « sol élastique », et le système en nid d'abeille permet de limiter efficacement le déplacement latéral du sol et d'améliorer la portance de la couche de fondation.
2. Construction de parkings et de sites logistiques
Scénarios d'application : Zones à forte charge telles que les parkings à grande échelle, les parcs logistiques et les sites industriels.
Avantages : Après remplissage de la grille avec du gravier ou du béton, on obtient une chaussée rigide, capable de supporter les charges fréquentes des camions porte-conteneurs, des engins lourds, etc. De plus, la structure perméable permet un drainage rapide des eaux de pluie, évitant ainsi l'engorgement du chantier. Par rapport à un sol traditionnel en béton durci, le coût est réduit d'environ 30 % et la durée de construction est raccourcie de plus de 50 %.
Ingénierie des pentes et des fondations

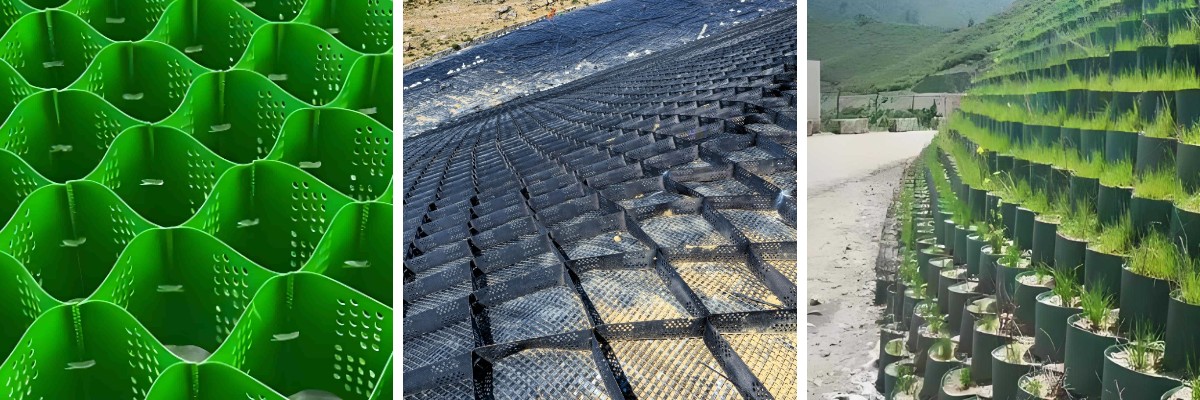

1. Protection des talus des autoroutes et des voies ferrées
Scénarios d'application : Renforcement et végétalisation des pentes élevées, des pentes rocheuses et des pentes de sol altéré.
Solutions techniques : Poser le système en nid d'abeilles sur la pente, le remplir de terre végétale, puis semer des graminées ou des arbustes pour former un système de protection composite « grille + végétation ». Par exemple, sur les pentes d'autoroutes montagneuses, ce système permet non seulement de prévenir les glissements de terrain grâce aux contraintes de la grille, mais aussi de fixer le sol grâce aux racines de la végétation, répondant ainsi au double objectif de sécurité technique et de restauration écologique.
2. Soutien de la fosse de fondation et renforcement temporaire des pentes
Scénarios d'application : Support temporaire de pente après excavation de fosses de fondation de bâtiments ou contrôle de la stabilité des pentes dans les opérations minières.
Caractéristiques : La grille flexible s'adapte aux légères déformations des pentes, évitant ainsi les problèmes de fissuration causés par le tassement des fondations sur des supports rigides (comme le béton projeté et les boulons d'ancrage). Elle est également pratique pour une démolition ultérieure ou une restauration écologique.
Ingénierie de la conservation de l'eau et de la lutte contre les inondations
1. Revêtement des berges et des canaux fluviaux
Scénarios d'application : Protection des digues de part et d'autre des rivières, barrages-réservoirs et construction de canaux fluviaux écologiques. Fonctions : Après remplissage de la grille avec des galets ou du sable et du gravier calibrés, elle permet de résister à l'érosion et de protéger les sols riverains. Parallèlement, la structure perméable permet l'échange entre les plans d'eau et les sols des talus, préservant ainsi l'écosystème fluvial. Par exemple, dans les projets de revêtement écologique, le système en nid d'abeilles associé à des plantes aquatiques peut constituer un système écologique composite de « stabilisation des berges et de purification de l'eau ».
2. Construction de barrages de contrôle des crues et de zones de stockage et de rétention des crues
Scénarios d'application : Renforcement des barrages de contrôle des crues dans les zones inondables, ou construction de routes et de barrages temporaires dans les zones de stockage et de rétention des crues.
Avantages : L'installation modulaire facilite une construction rapide et peut être réutilisée après le retrait de la crue ; la structure en grille peut disperser la charge d'impact de la crue, réduisant ainsi le risque de rupture du barrage.
Écologie et génie de l'environnement
1. Traitement du désert et fixation du sable dans les zones sablonneuses
Scénarios d'application : construction d'autoroutes dans le désert, fixation du sable en bordure des oasis et projets de prévention et de contrôle du sable.
Principe technique : Posez le système en nid d'abeille sur le sable, et après l'avoir rempli d'argile ou de matériaux de fixation de sable, il peut fixer les grains de sable et empêcher le sable en mouvement d'éroder les routes ou les terres agricoles.
2. Verdissement des mines et restauration écologique
Scénarios d'application : Restauration des pentes après exploitation minière et reconstruction écologique dans la zone de remblayage des fosses minières abandonnées.
Méthodes de mise en œuvre : Poser des grilles en nid d'abeilles sur les pentes abruptes de la mine, les remplir de terre importée (contenant une matrice nutritive), puis planter des plantes résistantes à la sécheresse. Cela résout le problème de glissement facile de la terre importée lors du verdissement traditionnel par semis par pulvérisation et améliore le taux de survie de la végétation.
Agriculture et Génie Civil
1. Construction de terres agricoles irriguées et de terrasses
Scénarios d'application : Renforcement des champs en terrasses dans les zones vallonnées, protection des berges des canaux d'irrigation des terres agricoles.
Fonctions : Le système en nid d'abeilles prévient l'effondrement des crêtes des terrasses, résiste à l'érosion hydrique des canaux et réduit l'érosion des sols. Après remplissage, les cultures peuvent être plantées sans affecter les cultures.
2. Sites d'enfouissement et stabilité des pentes
Scénarios d'application : Renforcement des pentes et stabilisation de la couche de couverture des décharges.
Caractéristiques : La grille peut retenir le corps des déchets sur la pente du site d'enfouissement pour éviter les glissements de terrain ; lorsqu'elle est utilisée en conjonction avec une membrane anti-infiltration, elle peut améliorer l'intégrité de la couche de couverture et réduire l'impact de l'infiltration des eaux de pluie sur le site d'enfouissement.
Applications de scénarios spéciaux
1. Génie militaire et d'urgence
Scénarios d'application : Construction rapide de routes temporaires en temps de guerre et de passages de sauvetage d'urgence.
Avantages : Il peut être plié pour le transport et les matériaux de remplissage peuvent être rapidement déployés sur place pour former une surface de route porteuse, répondant aux exigences de passage des véhicules blindés ou des véhicules de sauvetage.
Ingénierie côtière et océanique
Scénarios d'application : Renforcement des fondations pour les routes côtières et les projets de remise en état des terres.
Défis et solutions : Pour lutter contre la corrosion due à l'eau de mer, des matériaux polymères résistants au brouillard salin sont utilisés. Une fois remplie de pierres concassées calibrées, la grille résiste à l'impact des vagues tout en laissant l'eau de mer pénétrer, réduisant ainsi les dommages causés à l'écosystème côtier.
L'application du système de confinement en nid d'abeilles s'articule toujours autour du double objectif de « sécurité technique et protection écologique ». Grâce à une conception structurelle flexible et à l'adaptation des matériaux, il démontre une remarquable économie technique et un respect de l'environnement dans divers scénarios complexes.
